高效過濾器檢漏原理

通過氣溶膠光度計測定上下游粒子的濃度，得出泄漏率的大小。

高效過濾器檢漏步驟 ：

空調機組負壓段氣溶膠發煙

測試上游濃度，進行濃度標定

掃描HEPA及邊框進行完整性測試

依據標準：ISO 14644-3：2005和GBT 25915.3-2010 《潔凈室及相關受控環境 第3部分：檢測方法》； GB 50591-2010 《潔凈室施工及驗收規范》； GB/T 13554-2008 《高效空氣過濾器》。

空調機組負壓段氣溶膠發煙
用外徑為1/4的塑料管將氣溶膠發生器的惰性氣體入口與裝有壓力調節閥的氮?dú)馄砍隹阪溄?。將氣溶膠發生器的噴口與空氣凈化系統風機柜的中效預留管口用塑料管連接。按“TDA-5C氣溶膠發生器”通電加熱，使溫度達到393.3℃-407.4℃。開啟噴嘴調節閥，開啟氮?dú)庠醇捌湔{(diào)節閥，調節氣溶煙霧的輸出量。

測試上游濃度，進行濃度標定
氣溶膠光度計初始化，0%參比標準值設定。每個高效過濾器掃描前，先進行100%基準的復核，將采樣管街上預留的DOP檢測孔，一端與上游（高效過濾器進風側）采樣口連接，另一端與氣溶膠光度計接通，測定上游氣溶膠濃度。調節氣溶膠發生器輸出閥的開合度，直至確認上游濃度達到10-20ug/L，將此基數設定為100%。

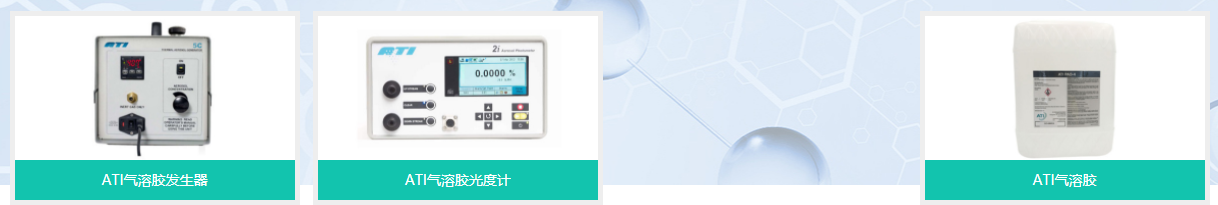

按“TDA-2H氣溶膠光度計標準操作規程”和“TDA-5C氣溶膠發生器操作規程”調節好氣溶膠發生器及氣溶膠光度計。

掃描HEPA及邊框進行完整性測試

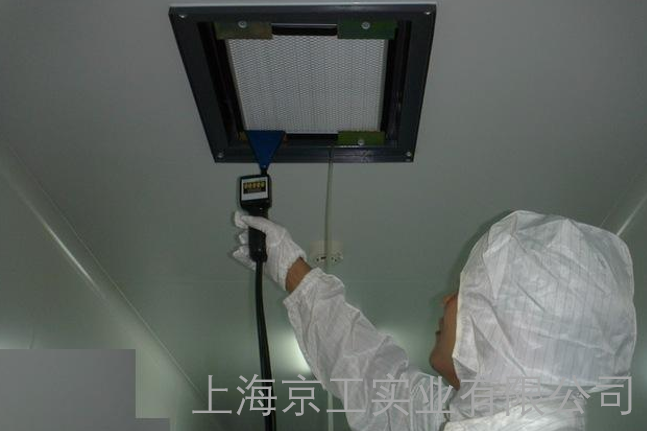

光度計掃描：用光度計的采樣頭對整個高效過濾器的工作面（包括濾器與邊框之間、邊框與邊框之間以及邊框與靜壓箱之間）進行掃描。掃描時，采樣頭離過濾器距離約2-4cm，速度約3-5cm/s之間，掃描時按直線來回往復地進行，線條間應重疊。檢測過程中，隨時注意觀察記錄采樣頭或光度計面板上的讀數。注意：掃描過程中避免箱體上的積灰干擾，尤其是采樣頭不能接觸高效風口箱體或過濾器的框架。

測試結果記錄：將所測得的各潔凈室高效過濾器測得的穿透率數據記錄在《高效過濾器檢漏記錄》。
